X - Link direct Graph ist einfach zu handhabende Messdatenerfassung
in der Basisversion werden unsere Messverstärker unterstützt, mit den Schnittstellen USB und WLAN. Eine Messwertanzeige zeigt asynchron abgefragte Messwerte an. Um dynamische Messungen durchzuführen wird die Messrate des Messverstärkers und die Anzahl Messwerte gewählt. Die Messswerte werden im CSV Format in eine Datei abgelegt.

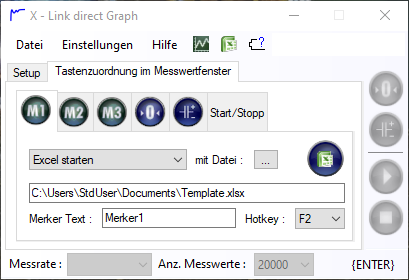

Der Messstart kann über vordefinierte Funktionstasten, externer Taster, oder den Button Start erfolgen. Der Messverstärker sendet die Daten synchron zum PC. Es kann aber auch nur ein Messwert auf Knopfdruck angefordert werden, dann ist die Option 'Daten in die Zielanwendung' sinfoll, der den Messwert in Ihr Template überträgt, dort wo Sie den Cursor platziert haben. Das gewählte Abschlusszeichen bestimmt dann wo der Cursor nach der Übertragung hinspringen soll 'ENTER', 'LINKS', 'RECHTS', etc.

Eine Option Polargraph und eine Option Plus für alle Geräte mit RS232C Schnittstelle mit ASCII Protokoll ist erhältlich
detailierte Beschreibung

für statische und dynamische Messsungen
zur Protokollierung in Ihrer Vorlage (dort wo sich der Cursor befindet)
x/y, y/t, oder polar- Graphen verwenden (Option)
Messwertausgabe mit Header in eine Datei (CSV)
über Funktionstasten steuerbar

unterstützt den Betrieb mit einen Messverstärker
mit den Geräte Schnittstellen RS232
und der Sprache

Lauffähig unter Windows 10 und 11

weiteres :
mehrere Messungen können nacheinander ausgeführt werden (Langzeitmessung)
automatisch inkrementierender Dateiname mit Datum und Uhrzeit
Kriechmessung (10Stk. Messwerte alle 30Sekunden messen)

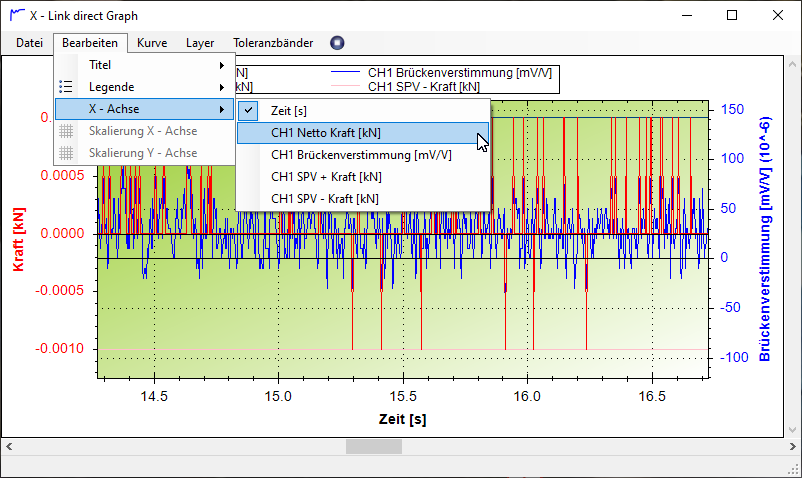

generiert automatisch Kurven / Achsen / Legende anhand der Messverstärkereinstellung
transferiert Messdaten in eine Zielanwendung (dort wo der Cursor steht)
Sounddateien abspielen, bei überschreiten von Grenzwerten
Text - Marker einfügen, Nullpunkt setzen, Spitzenwerte zurücksetzen

Zoomen, scrollen und Messwerte im Kurfenverlauf ansehen und deren Wert ablesen
Graphen können als Bild exportiert, oder in die Zwischenablage kopiert werden
